ความจุ: | 50-240 ㎥/ชม. (200-1000GPM) | ระยะแยก: | เวที 2 / 3 เวที |
---|---|---|---|
กำหนดเอง: | ใช่ | ปริมาณถัง: | 5-30 |
พลังทั้งหมด: | 25-184 กิโลวัตต์ | พื้นที่หน้าจอ: | 2.2-8.4 ㎡ |
น้ำหนักรวม: | 5.5-20 ตัน | ขนาดการขนส่งทางบก (มม.): | กำหนดเอง |
แสงสูง: | 20t 1000GPM trenchless HDD ระบบรีไซเคิลโคลน 20t เครื่องสั่นหน้าจอ,1000GPM HDD ระบบรีไซเคิลโคลน,1000GPM HDD mud recycling system |

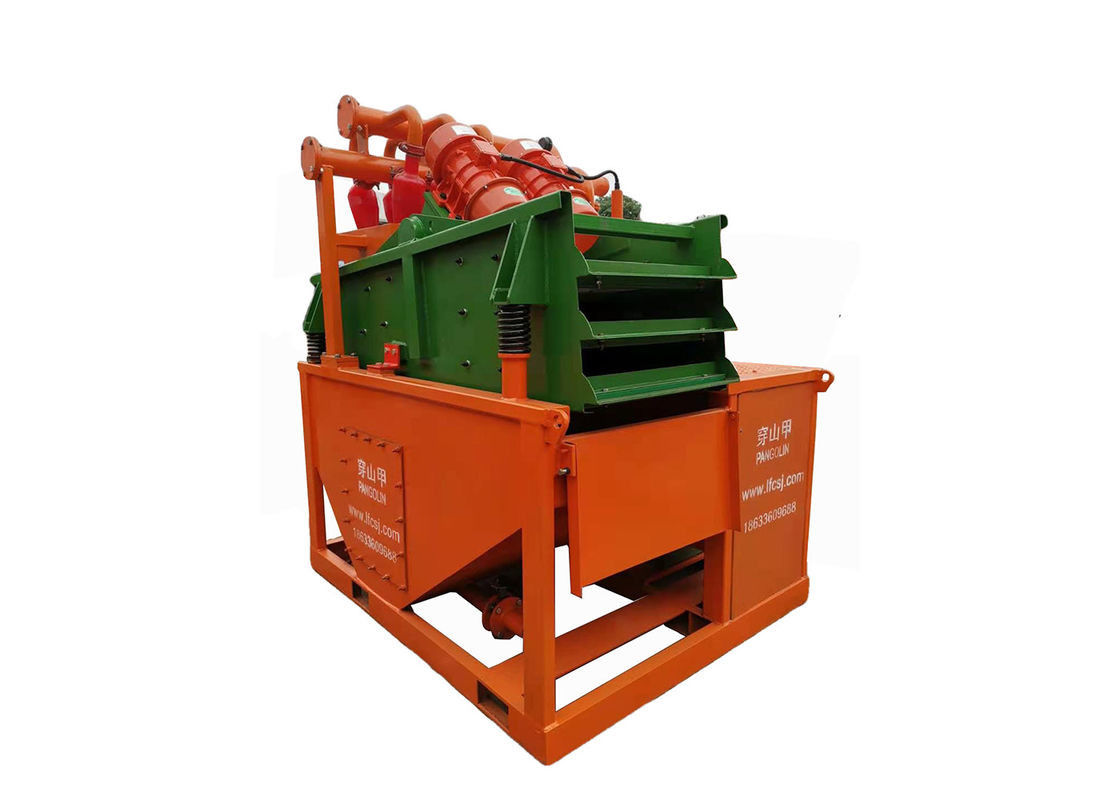

หน่วยรีไซเคิลโคลนเจาะ HDD Trenchless 1000 GPM
หน่วยรีไซเคิลโคลนเจาะ HDD, ระบบกระบวนการโคลน
บทนำ
ระบบรีไซเคิลโคลน HDD ได้รับการออกแบบสำหรับแท่นขุดเจาะแนวนอน (HDD)
ตามความต้องการโคลนเจาะ ระบบกู้คืนโคลน HDD สามารถรวมเชคเกอร์หินดินดาน ไซโคลน desander หมุนเหวี่ยง desilter ถังโคลน เครื่องผสมโคลน ปืนโคลน ปั๊มส่ง ฯลฯ ขนาดของรูหน้าจอขึ้นอยู่กับประสิทธิภาพของหินดินดาน เครื่องปั่นซึ่งเหมาะสำหรับการไหลของโคลนและการเจาะแยกโคลนที่มีความต้องการโคลนที่แตกต่างกัน
คุณสมบัติโครงสร้างหลัก
1. ผลผลิตและประสิทธิภาพที่ดี: กำลังการผลิตของระบบสูงถึง 240m3 / h (1000gpm) ซึ่งสามารถตอบสนองความต้องการของการบำบัดโคลนในโครงการขนาดใหญ่ที่ไม่มีร่องลึก
2. เชื่อมต่ออุปกรณ์ทุกชิ้นอย่างรวดเร็ว ถอดประกอบง่าย และประหยัดเวลา
3. ตัวเก็บฝุ่นโพลียูรีเทนไซโคลนที่ทนต่อการสึกหรอสูงเหมือนกับแบรนด์ต่างประเทศ ซึ่งสามารถใช้งานได้นานกว่า 3800 ชั่วโมง มีอายุการใช้งานยาวนานและสามารถเปลี่ยนแทนกันได้
4. โคมไฟกันระเบิดสามารถตอบสนองความต้องการของการก่อสร้างกลางคืน ซึ่งใช้งานง่ายและปลอดภัย
พารามิเตอร์ผลิตภัณฑ์
กำหนดเอง | ใช่ |
ความจุ | 50-240 ㎥/ชม. (200-1000 GPM) |
พื้นที่หน้าจอ | 2.2-8.4 ㎡ |
ระยะแยก | เวที 2 / 3 เวที |
ปริมาณถัง | 5-30 |
พลังทั้งหมด | 25-184 กิโลวัตต์ |
น้ำหนักรวม | 5.5-20 ตัน |
ขนาดการขนส่งทางบก (มม.) | กำหนดเอง |
วัสดุหน้าจอ | ยูรีเทน |
พายุไซโคลน (มม.) | 250 -900 |
วัสดุใบพัด | Cr26 |
แอปพลิเคชัน | เจาะ |
ข้อมูลจำเพาะ | ปรับแต่งได้ตามความต้องการ |
แบบอย่าง | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
ความจุ (ลบ.ม./ชม.) | 30 | 60 | 120 | 200 | |
ปั๊มถนนลาดยาง | แบบอย่าง | DC-EHM-1.5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
กำลังไฟฟ้า (กิโลวัตต์) | 7.5 | 11 | 22 | 37 | |
ความดัน (MPa) | 1.0~2.0 | ||||
เครื่องปั่นหินดินดาน | อำนาจ(Kw) | 1.5 | 2 | 3 | 3 |
แรงสั่นสะเทือน (KN) | 30 | 40 | 60 | 60 | |
หน้าจอ ขนาด (มม.) |
ขึ้น | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 |
ลง | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 | |
กรวยรุ่น | FN-100 | FN-150 | |||
กรวยจำนวน | 3 | 6 | 12 | 8 | |
ขนาดการแยก (มม.) | 10-30 | ||||
กำลังไฟทั้งหมด (KW) | 9 | 13 | 25 | 40 | |
ระบบ Max.Size(mm) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
น้ำหนักระบบ (กก.) | 1200 | 1900 | 2500 | 3500 |
ขั้นตอนการทำงานของระบบรีไซเคิลโคลน HDD
1. มีหลุมเจาะที่แต่ละด้านของรูเจาะ ชุดปั๊มสารละลายแนวตั้งจะตั้งอยู่ด้านบนของบ่อโคลนสำหรับป้อนเครื่องปั่นหินดินดานหน้าจอเครื่องปั่นหินดินดานจะแยกการตัดเจาะและการปล่อยออก ส่วนของเหลวจะตกลงไปในกับดักทรายผ่านรูตะแกรง
2. ไซโคลน desander 1 หรือ 2 หรือ 3 ชุดนั่งหลังจาก shale shaker ปั๊มหอยโข่งหนึ่งชุดจะป้อน desander cyclong สำหรับการแยกเฟสที่สองของแข็งออกจาก desander จะถูกปล่อยไปยังหน้าจอเชคเกอร์หรือกล่องตัดโดยตรงและของเหลวไหลจาก desander จะไหลลงสู่ช่องระบาย
3. ปริมาณของ desilter cyclones จะนั่งหลังจาก desilter สำหรับการแยกของแข็งละเอียด ของแข็งจาก desilter จะปล่อยไปยังหน้าจอเครื่องปั่นหรือกล่องตัด ของเหลวที่มาจาก desilter จะหยดลงในช่อง desilter
4. ปั๊มผสมนั่งบนรางถังสำหรับเจาะถ่ายเทโคลนและป้อนโคลนลงในถังโคลนสำหรับผสมโคลนใหม่ด้วยสารเคมีใหม่ถังผสมสามารถวางบนถังหรือถังลื่นไถลตามความต้องการของลูกค้า
ข้อดี
1. การออกแบบโมดูลาร์ พื้นที่ขนาดเล็ก การกำหนดค่าและการติดตั้งที่ยืดหยุ่นตามความต้องการของลูกค้า
2. แผ่นด้านข้างของถังโคลนได้รับการออกแบบให้เป็นลูกฟูกและรับน้ำหนักซึ่งปลอดภัยกว่าและรับน้ำหนักได้มากขึ้น
3. การติดตั้งและถอดประกอบทำได้ง่ายและสะดวกสำหรับบุคลากรการเจาะเพื่อเคลื่อนย้ายบ่อยๆ
4. ระบบใช้การควบคุมไฟฟ้าจากส่วนกลางซึ่งใช้งานง่าย
5. อุปกรณ์ทั้งหมดได้รับการออกแบบให้ทนต่อการกัดกร่อนและทนต่อการสึกหรอโดยมีอายุการใช้งานยาวนาน
6. ปรับให้เข้ากับสภาพการขุดเจาะที่รุนแรง และมีฟังก์ชั่นการต้านทานความเย็น ทนความร้อน กันระเบิด กันรั่ว ทนต่อการกัดกร่อน และกันฝน

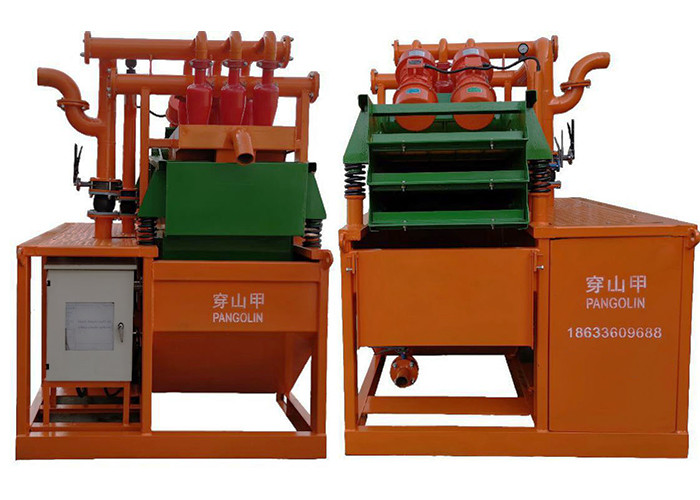

การแสดงภาพ
Pangolin (China) Construction Machinery Co., Ltd. เป็นผู้ผลิตสว่านพร้อมอุปกรณ์ทดสอบที่สมบูรณ์และกำลังทางเทคนิคที่แข็งแกร่งผลิตภัณฑ์ของเรามีหลากหลาย คุณภาพสูง ราคาสมเหตุสมผล และจัดส่งทันเวลา ซึ่งใช้กันอย่างแพร่หลายในบ่อน้ำมัน การขุดเจาะ เขตปลอดการขุด และอุตสาหกรรมอื่นๆผลิตภัณฑ์ของเราได้รับการยอมรับและเชื่อถือจากผู้ใช้อย่างกว้างขวาง และสามารถตอบสนองความต้องการทางเศรษฐกิจและสังคมที่เปลี่ยนแปลงตลอดเวลาถึง
เรายินดีต้อนรับลูกค้าใหม่และลูกค้าเก่าจากทุกสาขาอาชีพเพื่อติดต่อเราสำหรับความสัมพันธ์ทางธุรกิจในอนาคตและความสำเร็จร่วมกัน!
คำถามที่พบบ่อย:
1. สั่งซื้อสินค้าอย่างไร ?
A: กรุณาส่งคำถามพร้อมรายละเอียดสินค้าหรือหมายเลขรุ่น
2. วิธีการเกี่ยวกับการบรรจุทั่วไป?
ตอบ: หากไม่มีความต้องการบรรจุพิเศษเราจะถือว่าเป็นบรรจุภัณฑ์ปกติของเราขั้นแรกให้ใส่ในกล่องขนาดเล็ก แล้วใส่ในกล่องที่ใหญ่กว่าเข้าด้วยกันเพื่อให้แน่ใจว่าสินค้าจะเสร็จสมบูรณ์
3. ฉันสามารถคาดหวังผลิตภัณฑ์ที่มีคุณภาพได้หรือไม่?
ก. ใช่.เทคโนโลยีการผลิตที่ครบถ้วนเพื่อให้มั่นใจว่าคุณภาพเป็นไปตามคำขอระหว่างประเทศ
4. วิธีตรวจสอบสินค้าว่าตรงตามที่ต้องการหรือไม่?
ตอบ: ถ้าเป็นไปได้ โปรดแนบภาพอ้างอิงเพื่อหลีกเลี่ยงความเข้าใจผิดหรือลิงก์ใดๆ จากเว็บไซต์ของเราเพื่อความเข้าใจที่ดีขึ้น
5. วิธีการควบคุมคุณภาพ?
A: เรามีทีมงาน QC ที่มีประสบการณ์ของเราเอง จะมีการตรวจสอบและทดสอบอย่างเข้มงวดสำหรับการสั่งซื้อแต่ละครั้งก่อนที่จะส่งออก
6. เวลาจัดส่งที่รวดเร็ว:
ตอบ: โดยปกติจะใช้เวลา 25 วันในการผลิตเพียง 3 หรือ 5 วันหากเรามีสต็อคขนาดคำขอของคุณ
7. ราคาที่แข่งขันได้:
A: โรงงานของเราสามารถจัดหาคุณได้ในราคาต่ำสุดเนื่องจากการขายตรงให้กับลูกค้าโดยไม่มีผู้จัดจำหน่าย!
